2023 Nuovo design 2646 Router CNC a 4 assi con cambio utensile automatico e letto staccabile

Posizione: Casa > CNC Router > Router CNC 4 Axis > 2023 Nuovo design 2646 Router CNC a 4 assi con cambio utensile automatico e bancale staccabile

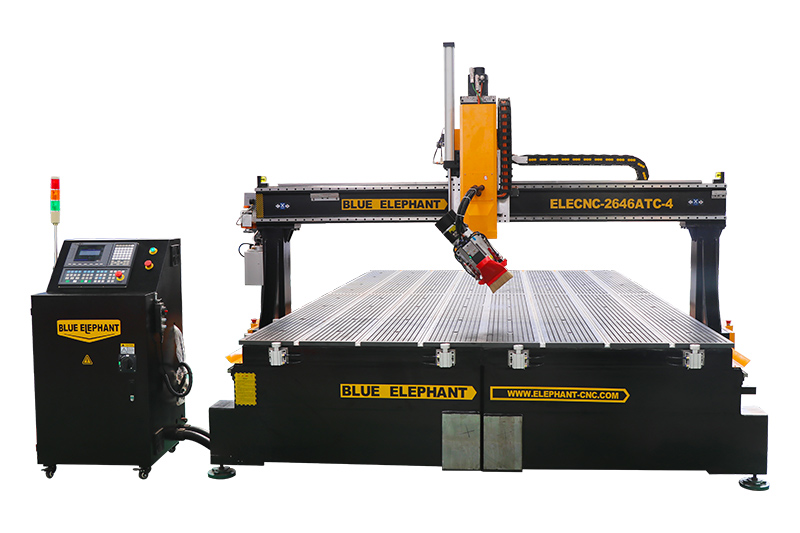

2023 Nuovo design 2646 Router CNC a 4 assi con cambio utensile automatico e letto staccabile

5.0 basato su 28 valutazioni e recensioni
  • Marca : blue Elephant
  • Modello: ELECNC2646ATC-4A
  • categoria: Router CNC 4 Axis
  • Fascia di prezzo : $ 16,000 a $ 27,000 / Imposta in base alla configurazione
  • Termini di pagamento : T/T/Visa/Mastercard/American Express/Carte Discover
  • Servizio post-vendita: Formazione professionale gratuita sul funzionamento della macchina.
  • Capacità di fornitura: 200 insiemi al mese

1325 video di test del router CNC ATC a 4 assi

1530 Router CNC ATC a 4 assi per legno

Home

Il router CNC a 4 assi è una sorta di attrezzatura per incisione del legno appositamente progettata per la lavorazione di pezzi in legno 3D, come statue di Buddha ritratto, colonne romane e così via. Inoltre, questa macchina per incidere ha una funzione di cambio automatico dell'utensile. Adotta un cambio utensile automatico lineare per il cambio utensile.

Caratteristiche

1. Il sistema ATC per il cambio rapido degli utensili garantisce un'elevata efficienza di produzione.
2. Il tavolo di aspirazione a vuoto viene utilizzato per risparmiare tempo e fissare il pezzo in modo più saldo, che è adatto per la lavorazione di porte in legno e grandi lastre;
3. Il letto di questa macchina adotta un nuovo design, che è più comodo da trasportare.
4. Il router CNC a 4 assi può ruotare il mandrino per eseguire complesse incisioni e sculture in legno.

parametri

Modello ELECNC2646ATC-4A
Corsa dell'asse X,Y 2600x4600mm, opzione: 1300*2500mm; 2000*3000 mm; 2000*4000 mm, ecc
Z corsa dell'asse 500 mm, opzione: 400 mm, 600 mm, ecc
Tipo di mandrino Mandrino di raffreddamento ad aria ATC da 9kw, ER32
Tipo di inverter 11kw
Dispositivo rotante Opzione: dispositivo rotante
Magazzino utensili Cambio utensile automatico di tipo lineare
Portautensili con pinza Pinza ER32: φ4, φ6, 1/8, 1/2
Sistema di controllo Controller Taiwan Syntec, opzione: Taiwan LNC
Sistema di guida Servomotore Leadshine da 1300 W e servo driver. opzione: servo Giappone Yaskawa
Reducer Riduttore SHIMPO giapponese
Struttura della macchina Corpo resistente con trattamento di tempra
Tavolo da lavoro Tavolo da lavoro con scanalatura a T in alluminio
Cilindro di posizionamento Opzionale: 7 pezzi (X2, Y3)
guida lineare Guida lineare di Taiwan
Trasmissione Asse X, Y: Taiwan / Germania Pignone elicoidale a cremagliera
Asse Z: vite a ricircolo di sfere ad alta precisione Taiwan TBI
Sistema di lubrificazione Sistema di lubrificazione automatica da 1.5 litro
Calibrazione dello strumento Calibrazione manuale del sensore dell'utensile
cavi Cavi Igus Germania con certificato CE, cUL
Software compatibile Artcam, Alphcam, Type 3, Ucancam, Aspire, ecc
Linguaggio di comando Codice G e codice M.
Velocità di viaggio 40 m/min
Velocità di lavoro 0-25m / min
Precisione di riposizionamento ± 0.03mm
Risoluzione del sistema ± 0.0025mm
Precisione di lavoro ± 0.07mm
Pressione dell'aria di lavoro 0.8MPa
Tensione di funzionamento 220V 1PH/3PH 50HZ/60HZ
380V 3F 50HZ/ 60HZ

Elementi opzionali

Pompa a vuoto
  1. Circolazione dell'acqua
  2. Soffiatore ad anello
  3. Paletta rotante, senza olio:
Tongyou, Taiwan Eurovac, Germania Becker
Sistema di raccolta della polvere
  1. 3kw, 5.5kw, 7.5kw, ecc, incluso parapolvere, tubo, tutto set completo
  2. Nuovo tipo
Compressore d'aria Compressore d'aria a pistone, compressore d'aria a vite
Dispositivo di protezione Tenda leggera
Tipo di mandrino Mandrino ATC da 9kw (HSK F63), 12kw (ISO30, HSK F63), ecc

Clicca per i dettagli

Domande frequenti

1. Per la macchina a 4 assi, fornire quale software?

Forniamo gratuitamente il software Powermill/UG con post processore. Il post-processo ha la funzione RTCP, il che significa che ha un'impostazione di compensazione dell'utensile da taglio.

2. Qual è la differenza tra la macchina CNC a 3 assi e 4 assi?

3 assi: il suo mandrino è verticale, che viene utilizzato per eseguire lavorazioni piane e incisioni 3D piane.
4 assi: il suo mandrino può ruotare di 0-180 gradi, che può essere utilizzato per realizzare lavorazioni 3D per stampi.

3. Voglio sapere quale tipo di olio devo lubrificare?

ISO VG32 o 5w30.

Dettagli del router CNC a 4 assi

Mandrino ATC

Mandrino ATC

Scanalatura a T e tavolo sottovuoto

Scanalatura a T e tavolo sottovuoto

Cambio utensile lineare

Cambio utensile lineare

towline

towline

Applicazioni

INDUSTRIE

Il router CNC a 4 assi ha un mandrino oscillante. Può cambiare automaticamente la direzione durante il processo di lavorazione senza fermarsi. Il router CNC a 4 assi ha una vasta gamma di applicazioni in mobili, pubblicità, stampi, decorazioni, costruzioni e altri campi e industrie. In termini di funzioni, può tagliare, incidere, forare, fresare e scanalare. Per quanto riguarda i materiali, 4 Axisrouter può lavorare vari materiali in legno, plastica, pietra, metalli teneri e compositi.

MATERIALE

Legna: legno naturale, compensato, legno tenero, legno duro, fibra di legno, pannello truciolare, pannello melaminico, LDF, MDF, truciolato
Plastica e gomma: acrilico, ABS, HDPE, PVC, LDPE, UHMW, resina, cartone bicolore, PP, EVA
Pietra: granito, marmo, ardesia, basalto, ciottoli, ceramica, porcellana, pietre naturali e artificiali
Metallo morbido: alluminio, ottone, rame, acciaio dolce
Composito: composito di plastica di alluminio, composito di rame, composito di titanio, composito di zinco

Campioni

2646 Esempio di router CNC a 4 assi 1
2646 Esempio di router CNC a 4 assi 2
2646 Esempio di router CNC a 4 assi 3
2646 Esempio di router CNC a 4 assi 4

Clicca per la soluzione

Impianto di produzione

Controllo di qualità e test
