Macchina per il taglio del legno CNC con cambio utensile automatico 5x10 a 4 assi in vendita

Posizione: Casa > CNC Router > Router CNC ATC > La migliore macchina CNC per legno ATC 1530 5x10 a 4 assi per la lavorazione del legno personalizzata
  • La migliore macchina CNC per legno ATC 1530 5x10 a 4 assi per la lavorazione del legno personalizzata
La migliore macchina CNC per legno ATC 1530 5x10 a 4 assi per la lavorazione del legno personalizzata
La migliore macchina CNC per legno ATC 1530 5x10 a 4 assi per la lavorazione del legno personalizzata
La migliore macchina CNC per legno ATC 1530 5x10 a 4 assi per la lavorazione del legno personalizzata

La migliore macchina CNC per legno ATC 1530 5x10 a 4 assi per la lavorazione del legno personalizzata

5.0 basato su 28 valutazioni e recensioni
  • Marca : blue Elephant
  • Modello: ELECNC-1530
  • categoria: Router CNC ATC
  • Fascia di prezzo : $8,000 a $27,000 / Imposta in base alla configurazione
  • Termini di pagamento : T/T/Visa/Mastercard/American Express/Carte Discover
  • Servizio post-vendita: Servizio di formazione operativa professionale.
  • Capacità di fornitura: 200 insiemi al mese

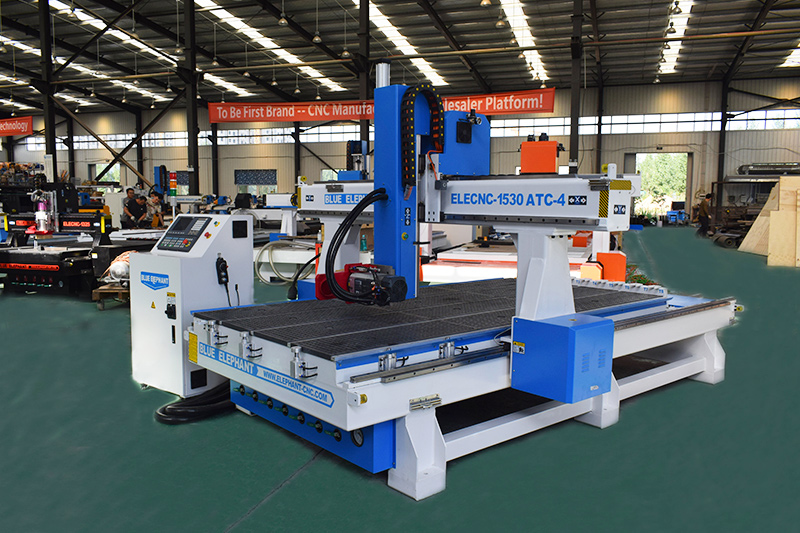

Macchina CNC ATC ad asse rotante 1530

Macchina per legno ATC ad asse rotante 5 × 10

Descrizione

ELE1530 5x10 Router CNC ATC a 4 assi in vendita a prezzo di costo. Il router CNC a 4 assi oscilla il mandrino di 180 gradi, funziona su stampi in alluminio, legno duro, metallo morbido, strumenti musicali 3D e altre incisioni e sculture in legno 3D. Il magazzino utensili lineare con 8 utensili rende questo router ATC CNC utilizzando diversi strumenti senza arresto della macchina.

Caratteristiche

1. Il mandrino di raffreddamento ad aria dell'Italia HSD ATC può oscillare di 180 gradi, il che rende la macchina in grado di elaborare alcuni oggetti e stampi complessi;
2. Dimensione di lavoro della birra chiara e area di elaborazione, l'efficienza di lavoro può essere notevolmente promossa;
3. Il telaio pesante e il cavalletto rendono la macchina più stabile;
4. Un motore di azionamento ad alte prestazioni assicura che la macchina funzioni con alta velocità e precisione;

parametri

Modello  ELECNC1530ATC-4A
Corsa dell'asse X,Y 1500*3000 mm, opzione: 1300*2500 mm; 2100*3000 mm; 2100*4000 mm, ecc
Z corsa dell'asse 400 mm, opzione: 500 mm, 600 mm, 700 mm, ecc
Tipo di mandrino Mandrino di raffreddamento ad aria ATC 9kw, ISO30, ER32
Tipo di inverter 11kw
I 4 paesith asse Riduttore di precisione a ruota dentata cicloidale (con elevata precisione di trasmissione e rigidità torsionale)
può oscillare da -90 gradi a +90 gradi
Magazzino utensili cambio utensile automatico di tipo lineare
Opzione: cambio utensile automatico a carosello
Portautensili con pinza ISO30, pinza ER32: 4, φ6, 1/8, 1/2
Sistema di controllo Controller SYNTEC/LNC di Taiwan
Sistema di guida Servoazionamento Japan YASKAWA AC da 1kw e servomotore AC da 850w, 4 set. opzione: servo 1kw Taiwan Syntec
Reducer Riduttore SHIMPO giapponese
Struttura della macchina Corpo resistente con trattamento di tempra
Tavolo da lavoro Scanalatura a T in alluminio e piano di lavoro sottovuoto
Cilindro di posizionamento 5 pezzi (X2, Y3)
guida lineare Guida lineare di Taiwan
Trasmissione X, asse Y: pignone e cremagliera elicoidale Taiwan / Germania
Asse Z: vite a ricircolo di sfere ad alta precisione Taiwan TBI
Sistema di lubrificazione Sistema di lubrificazione automatica da 1.5 litro
Calibrazione dello strumento Calibrazione automatica del sensore dell'utensile
Cablaggio Cavi Igus Germania con certificato CE, cUL
Software compatibile Powermill, UG, Alphacam, Fusion 360, ecc
Linguaggio di comando Codice G e codice M
Velocità di viaggio 80 m/min
Velocità di lavoro 0-25m / min
Precisione di riposizionamento ± 0.03mm
Risoluzione del sistema ± 0.0025mm
Precisione di lavoro ± 0.03mm
Pressione dell'aria di lavoro 0.6MPa
Tensione di funzionamento 220V 1PH/3PH 50HZ/60HZ
380V 3F 50HZ/ 60HZ

Elementi opzionali

Pompa a vuoto
  1. Circolazione dell'acqua
  2. Soffiatore ad anello
  3. Paletta rotante, senza olio:
Tongyou, Taiwan Eurovac, Germania Becker
Sistema di raccolta della polvere
  1. 3kw, 5.5kw, 7.5kw, ecc, incluso parapolvere, tubo, tutto set completo
  2. Nuovo tipo
Compressore d'aria Compressore d'aria a pistone, compressore d'aria a vite
Dispositivo di protezione Tenda leggera
Tipo di mandrino Mandrino ATC da 9kw (HSK F63), 12kw (ISO30, HSK F63), ecc
Dispositivo rotante Supporto di livello industriale del dispositivo rotante, diametro 200 mm, 320 mm.

Clicca per i dettagli

Domande frequenti

Quale dovrei scegliere, DSP? NC Studio? O controller Syntec / Siemens?

Il controllo manuale DSP può controllare il router CNC senza collegarsi a un computer.
Il controller NC Studio è basato sul sistema operativo Windows 8 o Windows 10. Può controllare il tuo router CNC tramite il computer.
Il controller Syntec / Siemens è un sistema di controllo indipendente e può controllare percorsi di elaborazione complessi. È abbastanza adatto per router CNC di grandi dimensioni con servomotore.

Come faccio a sapere se le dimensioni del piano di lavoro sono adatte alle mie esigenze di lavorazione?

È importante selezionare una dimensione adatta del piano di lavoro. Puoi scegliere la dimensione del piano di lavoro in base alla dimensione dei tuoi materiali e al numero di parti che tagliano alla volta.
Se sei impegnato nella produzione di mobili, come porte e armadi, scegli il piano di lavoro con le dimensioni di 4 * 8, 5 * 10 o 6 * 10.
Tuttavia, quando si desidera utilizzare un router CNC per realizzare oggetti artigianali o regali di piccole dimensioni con legno, PVC, plastica o vetro, è possibile scegliere un mini router CNC per svolgere il lavoro.

Come funziona il piano di lavoro aspirante?

Il piano di lavoro a vuoto mira a proteggere i pezzi durante la lavorazione. C'è un piano del tavolo perforato sopra la camera a vuoto. E le pompe per vuoto vengono utilizzate per mantenere la pressione della camera del vuoto al di sotto della pressione ambiente. La differenza di pressione tra l'atmosfera e la camera del vuoto mantiene i pezzi in lavorazione nella posizione corretta sulla parte superiore della camera del vuoto. Lo scopo principale del piano di lavoro sottovuoto è quello di consentire l'accesso a tutti i lati della parte lavorata, ad eccezione del lato a contatto con il piano di lavoro sottovuoto.


Dettagli del router CNC ATC

Testa aggregata

Testa aggregata

Dispositivo rotante

Dispositivo rotante

Magazzino utensili lineare

Magazzino utensili lineare

Mandrino ATC HSD

Mandrino ATC HSD

Applicazioni

Il router CNC ATC a 4 assi qui si riferisce al router CNC ATC con un mandrino rotante, che può oscillare di 180 ° da sinistra a destra. Il percorso di lavoro del router CNC ATC a 4 assi include gli assi X, Y, Z e A. Quindi è adatto anche per il taglio e l'incisione di pezzi 3D, come stampi in schiuma, sculture in legno e pietra e statue tranne che per le applicazioni di base. Inoltre, può anche praticare fori laterali o realizzare scanalature laterali o fessure sul lato dei pannelli di legno. Il router CNC ATC a 4 assi ha un ampio uso nella creazione di sculture e statue, stampi, mobili, decorazioni, artigianato, pubblicità e altri campi.

Industria del mobile: vari tipi di porte, finestre, armadi, mensole, tavoli, sedie, divani, divani, sgabelli, panche, letti, scrivanie, comodini, cuccette, armadi, taglieri
Settore pubblicitario: insegne pubblicitarie, loghi, etichette, lettere e numeri 3D, lavagne a doppio colore, targhette in acrilico, nomi di società, luci a LED
Industria della muffa: stampo in legno, stampo in schiuma e stampo in metallo
