Router CNC automatizzato a 4 assi 1530 Macchina CNC per legno con cambio utensile automatico

Posizione: Casa > CNC Router > Router CNC ATC > Router CNC multifunzionale con cambio utensile automatico a disco 5x10 per compensato
  • Router CNC multifunzionale con cambio utensile automatico a disco 5x10 per compensato
Router CNC multifunzionale con cambio utensile automatico a disco 5x10 per compensato
Router CNC multifunzionale con cambio utensile automatico a disco 5x10 per compensato
Router CNC multifunzionale con cambio utensile automatico a disco 5x10 per compensato

Router CNC multifunzionale con cambio utensile automatico a disco 5x10 per compensato

5.0 basato su 28 valutazioni e recensioni
  • Marca : blue Elephant
  • Modello: ELECNC1530ATC-4
  • categoria: Router CNC ATC
  • Fascia di prezzo : $23000 a $30000 / Imposta in base alla configurazione
  • Termini di pagamento : T/T/Visa/Mastercard/American Express/Carte Discover
  • Servizio post-vendita: Servizio di formazione operativa professionale.
  • Capacità di fornitura: 200 insiemi al mese

Router CNC ATC a 1530 assi 4

Router CNC ATC a 1530 assi 4

Descrizione

Il router CNC con cambio utensile automatico disco 5x10 dispone di kit di mandrino CNC a 4 assi per intaglio del legno 2D o 3D. Il sistema ATC CNC è predisposto per il cambio utensile automatico, mentre il dispositivo di caricamento rulli è per l'alimentazione del pannello in legno e dell'MDF. Viene utilizzato principalmente per l'intaglio del legno, l'incisione di MDF o compensato, l'intaglio del marmo, la realizzazione di mobili e porte, ecc.

Caratteristiche

1. Lo strumento di carosello automatico CNC ha 8 portautensili, sono progettati per un cambio rapido degli utensili;
2. Le macchine CNC a 4 assi possono scolpire oggetti e stampi 3D complessi.
3. 2 rulli di alimentazione nella parte anteriore del tavolo, che fanno passare comodamente il MDF o il piatto di legno attraverso il tavolo.
4. Il mandrino di raffreddamento ad aria dell'Italia HSD ATC è di qualità e famoso.
5. Il coperchio antipolvere opzionale può essere aggiunto sull'asse Y o sull'altro asse.

parametri

Modello  ELECNC1530ATC-4A
Corsa dell'asse X,Y 1500*3000mm, option: 1300*2500mm; 2100*3000mm; 2100*4000mm, etc.
Z corsa dell'asse 400 mm, opzione: 500 mm, 600 mm, 700 mm, ecc.
Tipo di mandrino Mandrino di raffreddamento ad aria ATC 9kw, ISO30, ER32
Tipo di inverter inverter da 11kw
I 4 paesith asse Riduttore di precisione a ruota dentata cicloidale (con elevata precisione di trasmissione e rigidità torsionale)
Può oscillare da -90 gradi a +90 gradi
Magazzino utensili Cambio utensile automatico a carosello
Opzione: cambio utensile automatico di tipo lineare
Portautensili con pinza ISO30,ER32 collet: φ4, φ6, 1/8, 1/2
Sistema di controllo Germania Siemens sistema di controllo
Opzione: controller Taiwan SYNTEC/LNC
Sistema di guida Servo driver e motore CA Siemens da 1kw Germania, 4 set. Opzione: servo driver AC YASKAWA Giappone 1kw e servomotore AC 850w/1kw Taiwan Syntec servo
Reducer Riduttore SHIMPO giapponese
Struttura della macchina Corpo resistente con trattamento di tempra
Tavolo da lavoro Scanalatura a T in alluminio e piano di lavoro sottovuoto

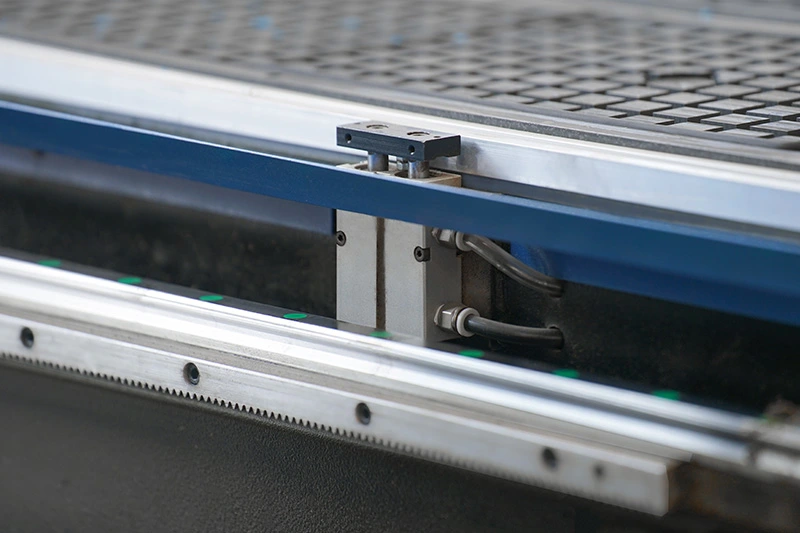

Cilindro di posizionamento 7 pezzi (X3,Y4)
guida lineare Guida lineare PMI di Taiwan
Trasmissione Asse X, Y: pignone e cremagliera elicoidale J&T di Taiwan
Asse Z: vite a ricircolo di sfere ad alta precisione Taiwan TBI
Sistema di lubrificazione Sistema di lubrificazione automatica da 1.5 litro
Calibrazione dello strumento Calibrazione automatica del sensore dell'utensile
Cablaggio Cavi Igus Germania con certificato CE, cUL
Software compatibile Powermill, UG, Alphacam, Fusion 360, ecc.
Linguaggio di comando Codice G.
Velocità di viaggio 80 m/min
Velocità di lavoro 0-25m / min
Precisione di riposizionamento ± 0.03mm
Risoluzione del sistema ± 0.0025mm
Precisione di lavoro ± 0.03mm
Pressione dell'aria di lavoro 0.8MPa
Tensione di funzionamento 220V 1PH/3PH 50HZ/60HZ
380V 3F 50HZ/ 60HZ

Elementi opzionali

Pompa a vuoto
  1. Circolazione dell'acqua
  2. Soffiatore ad anello
  3. Paletta rotante, senza olio:
Tongyou, Taiwan Eurovac, Germania Becker
Sistema di raccolta della polvere
  1. 3kw, 5.5kw, 7.5kw, ecc., inclusi cappa antipolvere, tubo, tutto il set completo
  2. Nuovo tipo
Compressore d'aria Compressore d'aria a pistone, compressore d'aria a vite
Dispositivo di protezione Tenda leggera
Tipo di mandrino Mandrino ATC da 9kw (HSK F63), 12kw (ISO30, HSK F63), ecc.
Dispositivo rotante Supporto di livello industriale del dispositivo rotante, diametro 200 mm, 320 mm.

Clicca per i dettagli

Domande frequenti

Dopo che i tavoli sono stati saldati o fabbricati, qual è il tuo processo per alleviare lo stress?

Siamo in grado di fornire un servizio di tempra. Per le macchine di piccole dimensioni di 1300*2500 o 1500*3000mm, terremo la macchina per almeno un mese dopo che la saldatura è stata completata e può essere eliminata lentamente da sola.

Posso usare il tuo router CNC per creare tenoni in legno massello, come i cassetti a coda di rondine?

Di sicuro. Puoi utilizzare la nostra fresatrice CNC per elaborare i cassetti a coda di rondine e devi solo aggiungere una maschera per tenoni.

 Per quanto riguarda i servi Syntec da 1kw, sono ad anello chiuso o hanno encoder?

Anello chiuso e dispone di encoder. Interruzione nell'asse Z.


Dettagli del router CNC ATC

Mandrino

Mandrino

Pannello di controllo

Pannello di controllo

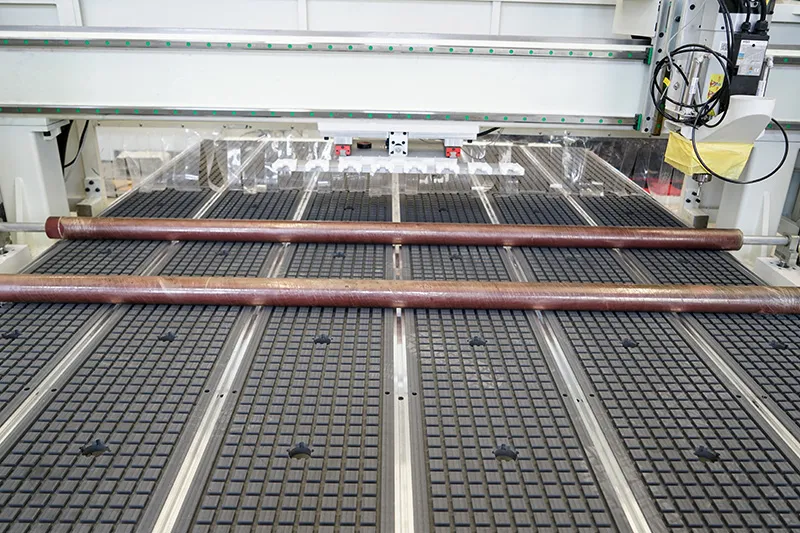

Rullo pressore

Rullo pressore

Magazzino utensili

Magazzino utensili

Applicazioni

Il router CNC a 4 assi è adatto per il taglio e l'incisione di pezzi 3D, come stampi in schiuma, sculture e statue in legno e pietra, ad eccezione delle applicazioni di base. Inoltre, può anche praticare fori laterali o eseguire scanalature o asole laterali sul lato dei pannelli di legno. Il router CNC ATC a 4 assi ha un ampio uso nella realizzazione di sculture e statue, stampi, mobili, decorazioni, artigianato, pubblicità e altri campi.


Campioni

4 assi CNC router
Esempio di router cnc a 4 assi
Esempio di router cnc a 4 assi
Esempio di router cnc a 4 assi
